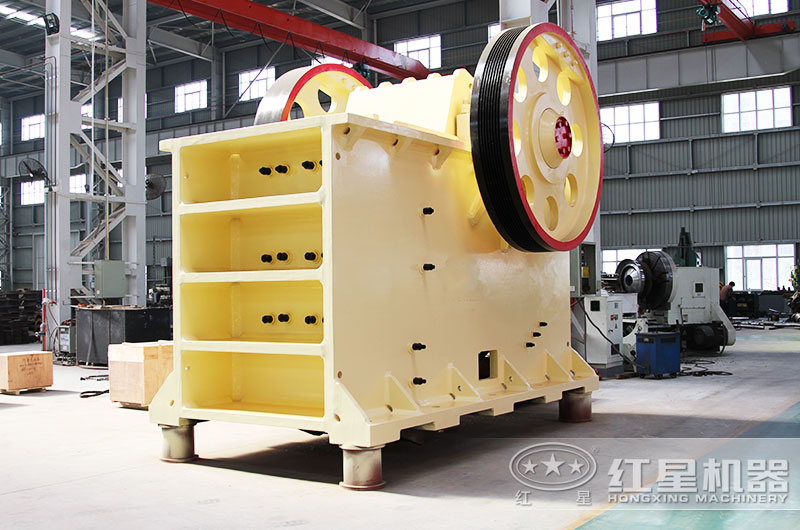

液壓保護顎式破碎機屬于復擺式破碎機的一種，具有過載保護功能。該機主要由主機、液壓保護裝置及電控柜三大部分組成，液壓保護裝置自動卸荷功能能夠避免突然增大負荷對機體的沖擊，使得液壓顎式破碎機可安全用于物料中摻有極強極硬異物的破碎作業中。
待破碎塊狀物由液壓顎式破碎機的破碎腔（由固定齒板、活動齒板及側面襯板構成）上端（即進料口）進入，經動顎的咬嚼破碎后由破碎腔下端（出料口）排出。動顎的咬嚼動作由傳動部分帶動偏心軸轉動而產生。偏心軸作為四連桿機構的曲柄帶動作為連桿的動顎，并由此帶動作為搖桿的肘板作擺動，動顎在兩端的制約中做有利于破碎及排料的復雜擺動。液壓顎式破碎機的液壓系統是機器的過載保護裝置，它以可縮性肘板支承油缸實現破碎機在超負荷狀態下作規避動作。液壓站提供的高壓油由進油口進入油缸高壓腔，迫使油缸活塞處于極限伸出位置，活塞通過肘板座支承肘板。正常破碎作業狀態下，液壓系統既定的油壓足以使活塞為肘板提供穩定的支承；當顎口咬嚼到不可破碎的物料時，肘板通過活塞將峰荷傳到油液系統中，使油壓迅速升高到設定值以上，系統中的壓力變送器立即發出訊號，打開油缸通往油箱的通路，油缸后腔卸壓，動顎將在自重及彈簧拉拽下張大排料口，吐出不可破碎物，此即"過鐵〃。排障動作完成后，隔斷油缸與油箱的通路，打通油源通往油缸的回路，則動顎在壓力油的推動下，恢復至原定的開口尺寸，機器又自動進入破碎作業狀態。
1.有過載保護功能，安全高產
液壓顎式破碎機是一種具有過載保護功能的復擺式破碎機，安全高產，經濟實用，使用壽命長。
2.設備配置先進，作業效率高
液壓保護顎式破碎機由復擺式顎式破碎主機、液壓保護裝置及電控柜三大部分組成，設備配置先進，作業效率高。
| 型號 | PEY-400x600 | PEY-500x750 | PEY-600x900 | PEY-750x1060 | PEY-300x1300 |
| 進料口尺寸(mm) | 400x600 | 500x750 | 600x900 | 750x1060 | 300x1300 |
| 最大進料粒度 （mm） | 340 | 425 | 500 | 630 | 250 |
| 出料粒度（mm) | 40～90 | 35～100 | 75～125 | 80～150 | 20～100 |
| 偏心軸轉速 | 30 | 255 | 250 | 255 | |
| 處理能力(t/h) | 30～65 | 50～120 | 80～200 | 120～220 | 40～100 |
| 主電機功率(KW) | 30 | 55 | 75 | 110 | 75 |
| 液壓油缸 | 工作壓力：5-7MPa 油缸內徑：Φ250mm 活塞行程：160mm |
工作壓力：5-8MPa 油缸內徑：Φ320mm 活塞行程：200mm |
工作壓力：11MPa 油缸內徑：Φ400mm 活塞行程：320mm |
工作壓力：5-8MPa 油缸內徑：Φ320mm 活塞行程：200mm |
|
| 外形尺寸（長x寬x高) | 3030x1350x1600 | 3300x1900x2100 | 3955x3360x2398 | 4980x2500x3100 | 4050x3420x1850 |
| 機器重量(kg) | 9480 | 16200 | 23400 | 37800 | 18200 |
