鄂式破碎機的結構組成

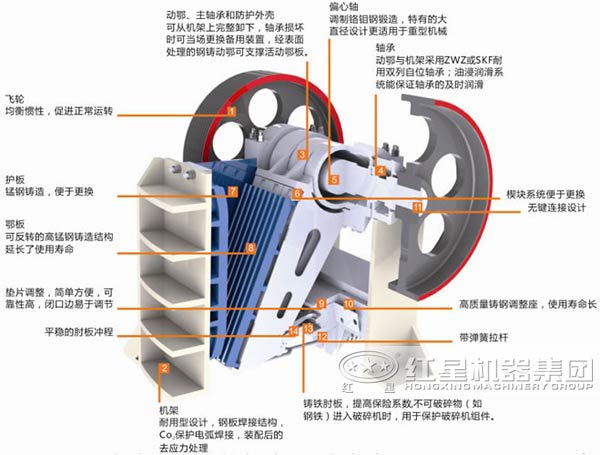

鄂式破碎機廣泛用于選礦、建筑材料、硅酸鹽和陶瓷等工業部門中，具有結構簡單、工作可靠、性能穩定、能破碎堅硬物料等優點。欲延長設備的使用壽命，必須對其進行定期合理的維護保養，因此，了解各個部件的作用及性能是十分必要的。以下我們就結合結構示意圖，來詳細介紹鄂式破碎機的結構組成：

1.飛輪

飛輪常以鑄鐵或鑄鋼制造，用以存儲動鄂空行程時的能量，使得鄂式破碎機的能量消耗保持均勻，促進正常運轉。為了簡化機器結構，通常都把其中一個飛輪兼作傳遞動力用的皮帶輪。

2.機架

機架用作支撐偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般采用新型的耐用型設計理念和鋼板焊接的結構方式，用螺栓牢固鏈接成整體，鑄造工藝復雜，裝配后再進行去應力處理。

3.動鄂、主軸承和防護外殼

這個相互連接的部分可以從機架上完整卸下，軸承損壞時可當場更換備用裝置，經表面處理的鋼鑄動鄂可支撐活動鄂板。

4.軸承

小型鄂式破碎機一般用滾動軸承，而大中型鄂式破碎機一般用有巴氏合金軸瓦的滑動軸承。通常主軸承和連桿頭的軸瓦過熱時用循環水冷卻，偏心軸和連桿頭的軸承采用齒輪液壓泵壓入稀油進行集中循環潤滑。

5.偏心軸

偏心軸是鄂式破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。

6.調節裝置

楔塊式調節系統由前后兩塊楔塊組成，前楔塊可前后移動，頂住后推板；后楔塊為調節楔，可上下移動，該系統便于調節和更換。

7.護板

鄂式破碎機的護板一般采用錳鋼鑄造，堅實耐用，如果出現損壞，更換也比較簡單。

8.鄂板

鄂式破碎機的鄂板采用了可反轉的高錳鋼鑄造結構，即使破碎硬度較高的物料，其受到的磨損也較輕，大大延長了使用壽命。

9.墊片調整

簡單方便，可靠性高，閉口邊易于調節。

10.調整座

調整座的材質一般是高質量的鑄鋼，在方便調整的同時，使用壽命也得到有效增加。

11.連接方式

鄂式破碎機采用的無鍵連接方式，不僅使設備裝配、維修變得簡便，而且縮短了檢修、停機時間，大大提高檢修以及作業效率。

12.連桿

連桿配置有彈簧，在偏心軸帶動連桿作上下運動的過程中，大大增加了連桿的伸縮性，使之不易損壞。

13.保護裝置

鄂式破碎機的保護裝置采用鑄鐵鑄板，提高了保護系數。當不可破碎物進入破碎機時，使相關部件不至損壞。

14.肘板

鄂式破碎機采用了平穩的肘板沖程，使肘板不易斷裂，保證了設備的正常平穩運轉，降低了故障發生的幾率。

以上就是鄂式破碎機的結構組成，希望對您更好地了解設備有所幫助。
